应用范围
用于直流配电设备的防雷保护，如程控交换机、安防监控系统等。
产品特点
功能特点：
1、性能稳定、残压小、响应时间快、寿命长；LED灯失效指示。
2、具有三级泄流、滤波、钳位使过电压、过电流能得到有效抑制；
3、放电电流大（10KA），响应时间快（≤25ns）
4、集成化、体积小、接线简易、安装方便
1:为防止不必要的伤害，在安装前必须检查电涌保护器，若电涌保护器有任何缺陷，则不得进行安装。
2:电涌保护器只能在遵守其技术表格规定的条件下使用，若超出其给定值的上限，则可能导致电涌保护器本身甚至被保护设备的损坏。
3: 安装此保护器时，必须遵循保护器的相关标准和规范。此电涌保护器必须由已取得相关证书的专业人员在需要保护的电子设备前进行安装。
技术参数型号 |

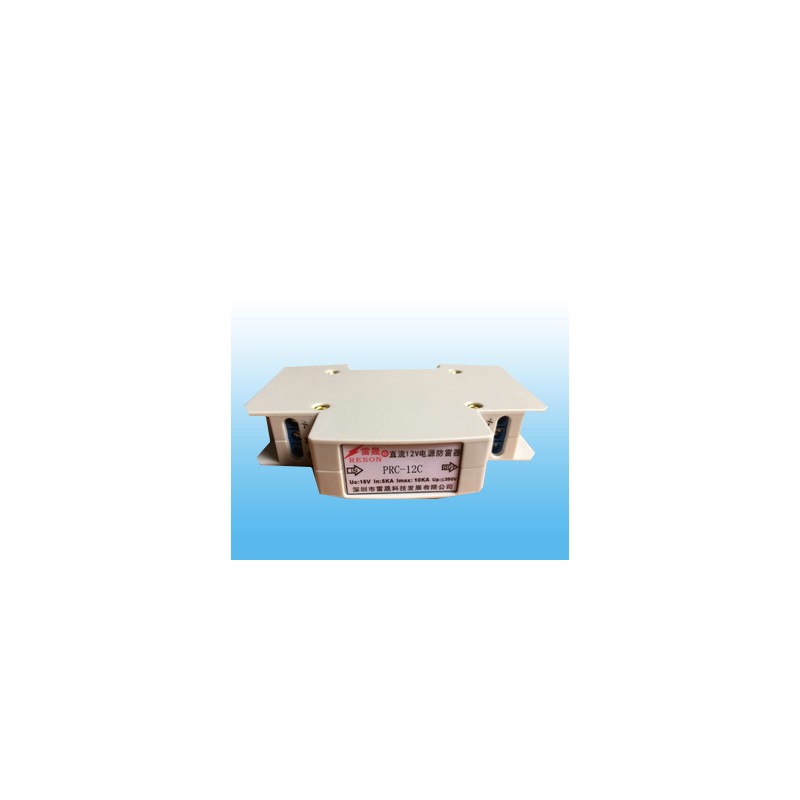

PRC-12C |
额定工作电压 (Un) |
DC12V |
额定工作电流(IL) |
1A |
标称放电电流 (In) |
5kA |
最大放电电流(Imax)(8/20μs) |
10KA |
最大持续运行电压 (Uc) |
DC18V |
电压保护水平Up（8/20μs） |
≤350V |
安装支架 |
35mm电气导轨 |
外壳材质 |
PBT灰白色阻燃塑料,UL94-V0 |
规格尺寸 |
90*18*63mm |
安装方法：
1、本产品串联被保护设备相应位置，安装时最好与被保护设备距离不超过50CM。
2、电源连接：直流电源两端分别对应接“＋”“—”，交流电源两端分别对应“L”“N”。如果是把端子拔下来接线，回装时一定要恢复原状，否则危险！
3、防雷器产品标有标志的接地端应接上地线，地线的螺杆上配有接线叉，用于接地汇集排与防雷器地线的连接，接好地线后，务必要旋紧螺钉。接地线选用2.5mm2以上的铜线，地线到接地汇流排的长度应小于1m且尽量粗短，接地电阻应小于10Ω。
3、防雷器接地用尽可能最短的线连接。该保护器接地采用端子接地方式，接地线必须与防雷地线相连。信号的屏蔽线可直接接到接地端子上。
4、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，线路传输出现问题，换下电涌保护器后线路传输恢复正常，说明电涌保护器已经损坏，需维修或更换。
注意事项：
2、防雷器正负线路不要接反或接错。
3、防雷器安装在被保护设备前端越近效果越好。
4、防雷设备需要定期检查，产品劣化后必须立即更换。
5、更换、安装防雷器时切记不可带电作业。
6、 防雷接地一定要良好且接地电阻不大于4欧姆。
7、防雷器前端需加装短路装置确保避免防雷器劣化后短路引起火灾。
