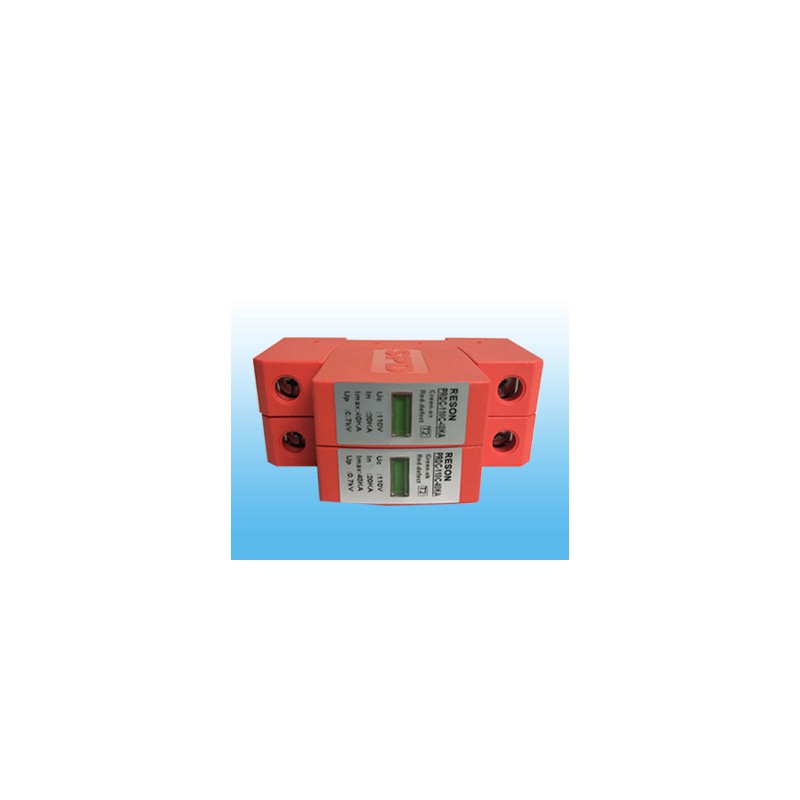

110V直流电源防雷器

雷晟110V直流电源防雷器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。
应用范围
适用于各种直流配电屏、直流配电箱、电子信息系统、二次电源设备、直流供电设备的防雷保护；标称通流容量为10kA,20KA,40KA的110V电源防雷模块广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等70-110V电源系统。



产品特点

● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 高雷电通流能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 35mm 导轨安装，标准模块化设计。
● 节能、环保，安装简单、方便，无须特殊维护。

技术参数

型号	PRDC-110C-20KA	PRDC-110C-40KA	PRDC-110C-80KA
标称工作电压Un	110V
最大持续工作电压Uc	122V
标称放电电流（8/20μS）In	10kA	20KA	40KA
最大放电电流（8/20μS）Imax	20kA	40KA	80KA
短路容量	25KA/50HZ
电压保护水平[8/20μS]Up	≤0.6kV	≤0.7kV	≤1.0kV
响应时间tA	≤25ns
最大后备保险丝	125A
温度范围Tu	-40℃…+80℃
安装接线方式/规格	并联/多股线16mm2
工作状态/故障指示	绿灯/红灯
外壳材料	PBT红色阻燃塑料,UL94-V0
产品尺寸	36mm宽、90mm高、66mm深
安装支架	35mmDIN轨
防护等级	IP20

■安装说明
● 安装前必须切断电源，严禁带电操作。
● 建议在防雷模块前端串联熔断器或自动断路器。
●电源连接：直流电源两端分别对应接“＋”“—”，如果是把端子拔下来接线，回装时一定要恢复原状，否则危险！，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），连接线要求牢固可靠，且要求短、粗、直。
■安全注意事项
· 当防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求。

·设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外。
