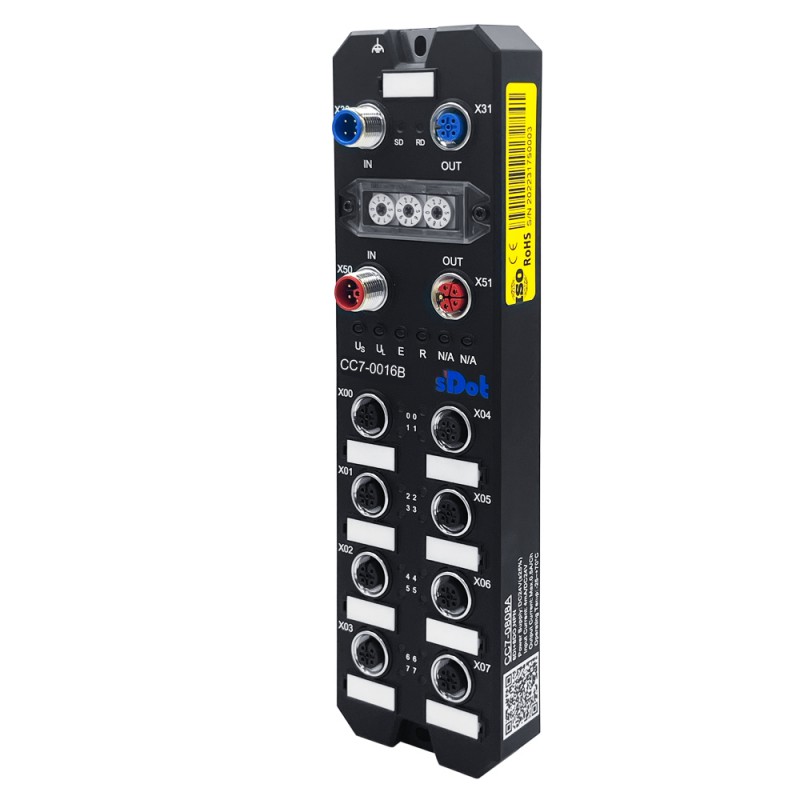

CC7-0016B - IP67 I/O

CC7-0016B IP67总线I/O, 一体式设计，CC-link总线协议， 16通道数字量输出， PNP型，壳体采用增强塑胶材料， 电源接口采用 M12-L 编码，丰富的指示灯功能设计。采用 CC-link 工业以太网总线接口，是标准 IO 架构的 CC-link 从站设备，可以与多个厂商的 CC-link 网络兼容，为用户高速数据采集、优化系统配置、简化现场配线、提高系统可靠性等提供多种选择。

接口参数

总线协议	CC-link
数据传输介质	CC-link 专用线缆（三芯屏蔽线）
传输速率	可设置五档速率 10 Mbps / 5 Mbps / 2.5 Mbps / 625 kbps / 156 kbps
传输距离	≤100 m / ≤160 m / ≤400 m / ≤900 m / ≤1200 m
电气隔离	500V
总线接口	IN：M12，4Pin ，A-code，针端，蓝色 OUT：M12，5Pin，A-code，孔端，蓝色

技术参数

电源	24 VDC（18V~30V）
重量	480g
尺寸	225×62×35.1mm
防护等级	IP67
工作温度	-25~+70℃
存储温度	-40~+85℃
相对湿度	95%，无冷凝
电源接口	2×M12，5Pin，L-code，红色
US总电流	Max：16A
US消耗电流	≤40mA
UL总电流	Max：16A
UL消耗电流	25mA+传感器供应电流+负载输出电流
GNDS与GNDL间电气隔离	是

数字量输出

额定电压	24 VDC（18V~30V）
信号点数	16
信号类型	PNP
负载类型	阻性负载、感性负载
单通道额定电流	Max：500 mA（from UL）
端口防护	过流保护、短路保护
隔离耐压	500 VAC
通道指示灯	绿色 LED 灯
输出接口	8×M12，5Pin，A-code
输出总电流	Max：8 A（from U>sub>L）
隔离方式	光耦隔离

技术指标
