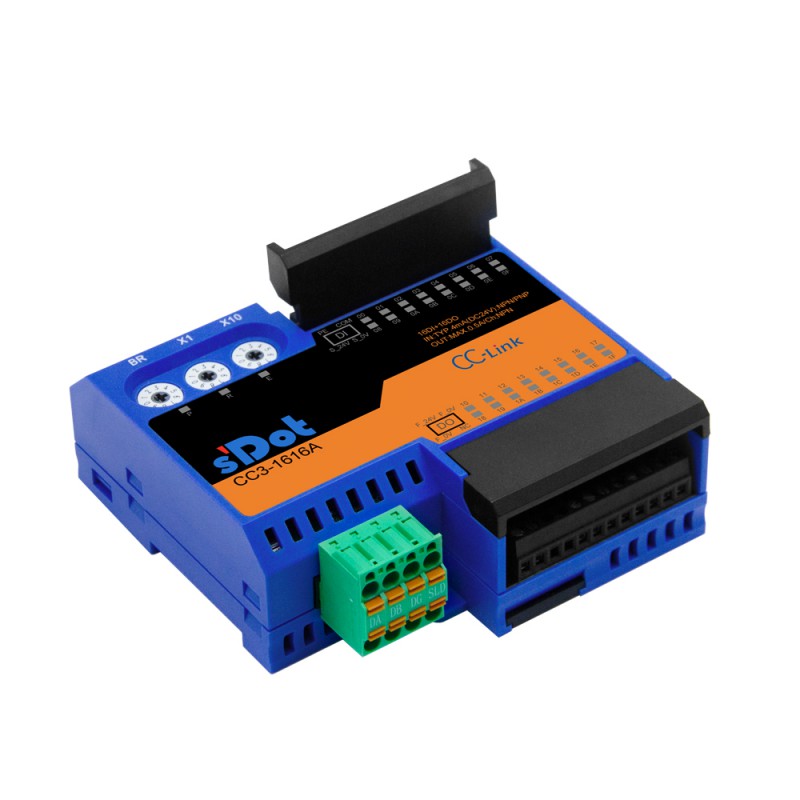

CC3-1616A 一体式I/O，卧式，CC-l
ink总线，16通道数字量输入，16通道NPN型数字量输出，体积100*96*35mm，占用空间小，速度快，快速接线，组态简单，适配三菱、倍福、欧姆龙等大部分厂家主站，组态简单，防护等级IP20。
接口参数
| 总线协议 |
CC-link |
| I/O站数量 |
根据主站 |
| 数据传输介质 |
CC-link 专用电缆（三芯屏蔽绞线） |
| 总线连接方式 |
弹片式接线端子 |
| 传输速率 |
10 Mbps/5 Mbps/2.5 Mbps/625 kbps/156 kbps |
| 传输距离 |
≤100 m/≤160 m/≤400 m/≤900 m/≤1200 m |
| 电气隔离 |
有 |
技术参数
| 电源 |
18~36VDC |
| 重量 |
170g |
| 尺寸 |
100×96×35mm |
| 防护等级 |
IP20 |
| 工作温度 |
-10~60℃ |
| 存储温度 |
-20~75℃ |
| 相对湿度 |
95 %，无凝结 |
数字量输入
| 额定电压 |
24VDC(±25%) |
| 信号点数 |
16 |
| 信号类型 |
NPN |
| 输入电流 |
4mA |
| 隔离耐压 |
500V |
| 通道指示灯 |
绿色LED灯 |
| “0”信号电压 |
15~30 V |
| “1”信号电压 |
-3~+3 V |
数字量输出
| 额定电压 |
24VDC(±25%) |
| 信号点数 |
16 |
| 信号类型 |
NPN |
| 负载类型 |
阻性负载、感性负载 |
| 单通道额定电流 |
Max: 500mA |
| 端口防护 |
过流保护 |
| 隔离耐压 |
500V |
| 通道指示灯 |
绿色LED灯 |
