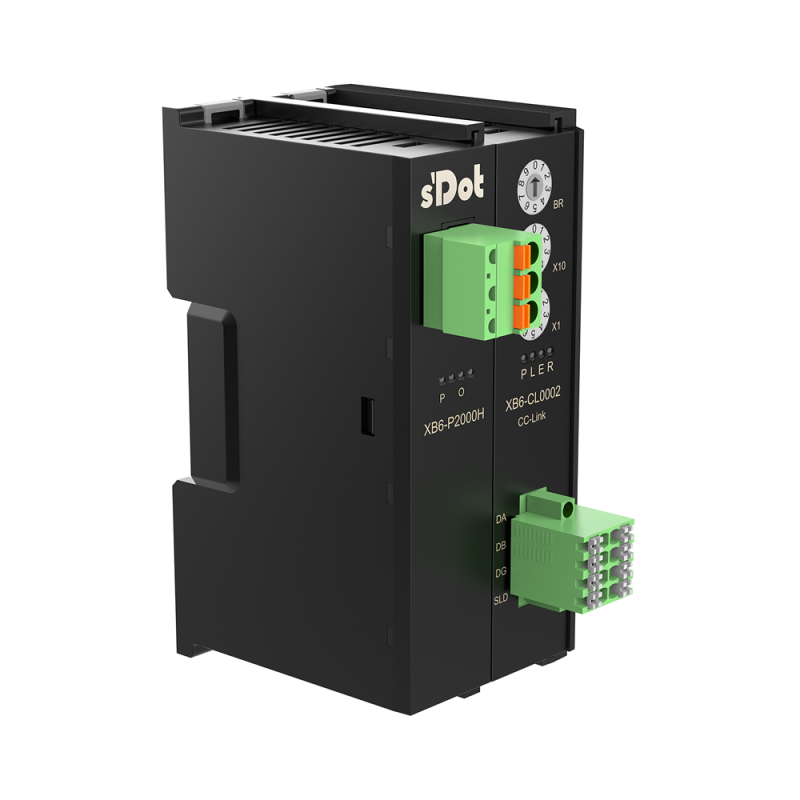

XB6-CL2002ST - 适配器/耦合器

XB6-CL2002ST CC-link耦合器套件：含CC-link耦合器（XB6-CL0002）、2A电源（XB6-P2000H）、终端盖板（ XB6-CVR00）；2路CC-link总线接口，IN、OUT和1路背板X-bus接口，体积106*61*47mm，为耦合器及后续IO模块提供2000mA驱动电路。占用空间小，速度快，快速接线，可插拔接线端子，组态简单，适配三菱等绝大部分CC-link主站，高速X-bus总线，满载32个从站，最大扫描周期1ms，防护等级IP20。

接口参数

总线协议	CC-link
I/O站数量	32
数据传输介质	CC-link专用线缆（三芯屏蔽绞线）
传输速率	可设置五档速率10 Mbps / 5 Mbps / 2.5 Mbps / 625 kbps / 156 kbps
传输距离	≤100 m / ≤160 m / ≤400 m / ≤900 m / ≤1200 m
电气隔离	有

技术参数

电源	18~36 VDC
额定电流消耗	最大1600mA（后续IO）
重量	约300g
尺寸	106*61*47mm
防护等级	IP20
工作温度	-10~60℃
存储温度	-20~75℃
相对湿度	95 %，无凝结
电源连接方式	插针式3-pin
